Miniaturní vozík lineárního vedení LGMC…B SNR

- kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze)
- velikosti 9 / 12 / 15
- úzký vozík (montáž šroubů shora)
- standardní délka (BN) / prodloužená verze (BL)
- dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy
- kolejnice, tělo vozíku a valivé elementy z nerezové oceli

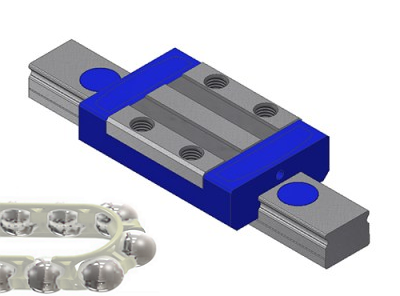

lgmcb nakres

Rozměry:

Typ		Rozměry (mm)
		Systém					Vozík								Kolejnice
		H	W	W2	E	L	B	J	MQ	I	L1	H2	T1	N	W1	H1	F	d	D	h
LGMC 09	BN	10	20	5,5	2,2	30,8	15	10	M3	2,8	19,5	Ø1,5	2,4	-	9	6,05	20	3,5	6,0	3,30
LGMC 09	BL	10	20	5,5	2,2	40,5	15	16	M3	2,8	29,2	Ø1,5	2,4	-	9	6,05	20	3,5	6,0	3,30
LGMC 12	BN	13	27	7,5	2,0	34,0	20	15	M3	3,2	20,3	Ø2,0	3,0	-	12	7,25	25	3,5	6,0	4,30
LGMC 12	BL	13	27	7,5	2,0	47,0	20	20	M3	3,2	33,3	Ø2,0	3,0	-	12	7,25	25	3,5	6,0	4,30
LGMC 15	BN	16	32	8,5	4,0	42,0	25	20	M3	3,5	25,3	M3x0,5	3,5	5	15	9,50	40	3,5	6,0	4,50
LGMC 15	BL	16	32	8,5	4,0	59,8	25	25	M3	3,5	43,1	M3x0,5	3,5	5	15	9,50	40	3,5	6,0	4,50

Únosnosti:

Typ		Silové zatížení (kN)		Momentové zatížení (kNm)
Typ		C	C0	MX	MY	MZ
LGMC 09	BN	2,68	2,28	0,0105	0,0084	0,0084
LGMC 09	BL	3,47	3,28	0,0149	0,0169	0,0169
LGMC 12	BN	3,97	3,46	0,0228	0,0118	0,0118
LGMC 12	BL	5,66	5,21	0,0337	0,0278	0,0278
LGMC 15	BN	6,60	5,66	0,0397	0,0258	0,0258
LGMC 15	BL	8,94	7,94	0,0556	0,0546	0,0546

Nomenklatura značení: LGMC12BNBBNZ1-N

LGM	C	12	B	N	BB	N	Z1	N
1.	2.	3.	4.	5.	6.	7.	8.	9.
Lineární vedení	Plastový řetěz	Velikost	Typ vozíku	Délka vozíku	Těsnění	Přesnost	Předpětí	Speciální úprava

1 - LGM ... miniaturní lineární kuličkové vedení
2 - C ... kuličky jsou vedeny v plastovém řetězu
3 - Velikost (šířka kolejnice)
- 9 / 12 / 15
4 - Typ vozíku
- B ... úzký
5 - Délka vozíku
- N ... standardní
- L ... dlouhý
6 - Konfigurace těsnění
- BB ... standard
- AA ... bez těsnění
7 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
8 - Předpětí
- Z0 ... bez předpětí
- Z1 ... lehké předpětí
9 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)
